元器件金屬材質上的條碼大多會有反光、對比度低、小碼等讀碼難題,可利用圖像處理功能,偏光鏡除去反射,實現穩定讀取。半導體芯片、電路板會遭遇底色、材質、大小各不同的讀碼難題,有什么解決方案?
PCB加工流程行業
PCB板工序名稱 | PCB形態、特點 | 碼讀取形式 | 光源顏色 |
中粗化 | 薄銅板(原始形態) | 流水線 | 白色(上板機)及 紅色(收板機) |
超粗化 | PCB板上覆蓋灰色貼膜 | 流水線 | 白色(上板機)及 紅色(收板機) |
曝光 | PCB板偏深色貼膜 | 流水線 | 紅色 |
機械臂 | |||
外層DES | 曝光后PCB板經過腐蝕 | 流水線 | 紅色(上板機)及 白色(下板機) |
AOI視覺檢測 | 曝光后PCB板經過腐蝕 | 機械臂 | 白色 |
棕化 | DES后的PCB板變色或加厚 | 流水線 | 白色 |
層壓 | PCB先噴上水溶性碼,后續洗掉之后再打上常規DM碼 | 流水線 | 白色→紅色 |
沉銅除膠 | PCB板經過電鍍 | 流水線 | 白色 |
外層干膜 | 棕化過的PCB板 | 流水線 | 白色 |
外光貼膜 | PCB板上覆蓋灰色貼膜 | 流水線 | 紅色 |
阻焊 | PCB會噴上一層薄厚不一的油墨 | 流水線 | 白色(上板機)及 紅色(收板機) |
鉆孔 | 薄鋁片/PCB板 | 人工 | 白色 |
內AOI | DES后的PCB板變色 | 人工 | 白色 |
層壓內圍 | 深棕色, 并且底面放置黃色PP | 人工 | 白色 |
層壓外圍 | PCB板/棕化過的PCB板 | 流水線 | 白色 |

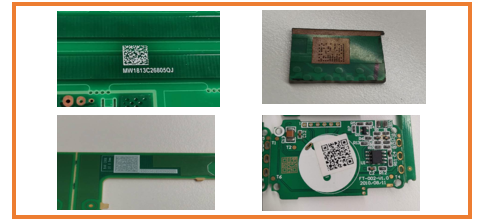

PCB讀碼行業特點
PCB板顏色豐富
PCB行業應用區分成品PCB表面讀碼,以及PCB加工材料及工序讀碼
打碼工藝多
PCB車間激光鐳雕碼居多,也有部分噴墨碼,標簽碼多用在后段包裝
多種碼形態多樣
常見:氧化、陰陽、低對比、過曝、臟污、堵孔、破損
艾韋迅PCB電路板掃碼案例:
一、裸銅板讀碼:
項目情況:
應用需求:PCB前端裸銅板表面二維碼識別;
應用難點:表面反光以及其他物質干擾;
打碼工藝:激光雕刻;
應用方案:
產品選型:IVY-7500M工業級固定式智能掃碼器,大視野遠距離高速動態流水線掃碼;
應用效果:可穩定識別正常碼以及部分干擾情況下碼;
二、內層干膜讀碼:
項目情況:
應用需求:內層干膜動態讀碼;
應用難點:反光嚴重;
打碼工藝:激光雕刻;
應用情況:
產品選型:IVY-7500M-600工業讀碼器,紅色光源;
應用效果:IVY-7500M-600工業讀碼器+紅色環光+偏振外罩,動態讀碼,良率 99%以上;
三、通孔碼讀碼:
項目情況:
應用需求:PCB通孔碼識別;
應用難點:打光條件要求較高;
打碼工藝:打通孔;
IVY-7500PM 工業級固定式智能讀碼器
應用方案:
產品選型:IVY-7500PM 工業級固定式智能讀碼器
應用效果:工業讀碼器XXX+背光源,動態讀碼,良率 99%以上;
四、成品PCB電路板讀碼:
項目情況:
應用需求:電子器件的PCB板,F(xiàn)PC器件的表面碼識別;
應用難點:PCB紋理復雜,視野覆蓋范圍大,且PCB顏色較多,紅色,藍色,綠色等;
打碼工藝:多激光刻印碼和標簽碼,二維碼和一維碼均存在;
應用方案:
產品選型: IVY-7500M系列工業級固定式智能掃碼器+KF鏡頭+條形光源;
應用效果:
(1)用不同色光源應對不同材質及顏色的PCB&FPC,突出畫面質量;
(2)大視野范圍可用大分辨率相機配KF鏡頭實現;
五、IC芯片封裝讀碼:
項目情況:
應用需求:芯片表面封裝讀碼;
應用難點:碼尺寸小,對比度低;
打碼工藝:噴墨,激光雕刻;
應用方案:
產品選型:IVY-7500M系列工業級固定式智能掃碼器,外部紅條光;
應用效果:動態穩定識別;
電子行業的PCB板刻碼掃描應用中,固定式讀碼器能夠快速、準確地讀取和解碼PCB板上的二維碼信息,并傳輸?shù)胶蠖讼到y(tǒng)進行分析處理。工業讀碼器能夠在電路板的掃描和識別過程中快速準確地完成任務,大大提高生產效率和生產線吞吐量。
